Сцепка на мотоблок нева своими руками

Сцепка на мотоблок нева своими руками 244
Сцепка на мотоблок нева своими руками 237
Сцепка на мотоблок нева своими руками 345

Сцепка на мотоблок — это элемент, функция которого заключается в установке на сельскохозяйственную машину необходимого в хозяйстве навесного оборудования. Подавляющее большинство моделей современных мотоблок выходят в продажу без сцепных механизмов, поэтому их нужно, либо покупать отдельно, либо изготавливать своими руками.

Прицепное устройство для мотоблока

Как сделать сцепку на мотоблок своими руками?

Прицепное устройство для мотоблока довольно просто сделать своими руками. Тем не менее, перед работой потребуется тщательно подготовиться, а именно — подобрать надежный материал и оборудование, а также изучить схемы.

Делать качественную сцепку для используемого мотоблока лучше всего из прочного металла. В качестве надежной основы могут выступить швеллеры, сделанные по заводской технологии, и имеющие достаточный запас мощности. В используемых швеллерах понадобится проделать пару отверстий, в результате чего самодельное сцепное устройство будет почти наполовину готово.

Для доработки сделанной заготовки потребуются стальные или чугунные детали. Но, так как запчасти из этих материалов достаточно сложны в обработке, можно поискать и приобрести подходящие заготовки, которые будет проще доработать своими руками. В качестве заготовок для сцепного механизма подойдут некоторые запчасти от автомобиля. Например, карданный вал может сыграть роль надежной сцепки для прицепа к мотоблоку.

Сборка самодельного сцепного механизма должна выполняться с применением следующих деталей:

  • металлические пластины, стальные швеллеры, которые потребуется использовать при сварке основы соединяющего узла;
  • стальные болты и увеличенные шпильки — используются для подвижного и неподвижного крепления механизмов сцепки;
  • регулировочный орган — с его ролью справиться своеобразный рычаг, который, при использовании, позволит изменить положение сцепки.

Собрать надежный сцепной механизм для мотоблока удастся только при помощи определенного оборудования.

Для работы нужно подготовить:

  • сварочный аппарат;
  • электрическая дрель и сверло для работы с металлом;
  • комплект ключей;
  • линейка для замеров.

Самодельная сцепка может иметь любые габариты. При этом необходимо учитывать, что чем крупнее сцепной механизм, тем больше и прочнее должен быть соединительный элемент.

Универсальный сцепной механизм — последовательность сборки

После подготовки необходимого оборудования следует приступить к изучения схем. Чертежи должны указывать на точные размеры деталей и их место в общей конструкции сцепки.

Универсальный сцепной механизм - последовательность сборки

Универсальный сцепной механизм - конструкция

Правильный порядок при сборке сцепного механизма выглядит следующим образом:

  1. Для начала нужно взять две одинаковые П-образные скобы, и аккуратно проделать в них дрелью небольшие отверстия. В первой скобе должно быть проделано 6, а во второй — 8 отверстий под болты типа М12;
  2. Корпус — это одна из наиболее сложных деталей сцепки. Чтобы он получился как можно более надежным, его следует сварить из нескольких деталей. Очень важно правильно проделать отверстия в имеющемся корпусе. В нем также должны быть проделаны 2 резьбы — одна М16 и одна М12;
  3. Внутри корпуса потребуется поместить  механизм, предназначенный для настройки положения сцепки. Для изготовления механизма следует использовать винт, соединенный с кронштейном и рукояткой;
  4. Наиболее сложным элементом конструкции выступает рукоятка, состоящая из нескольких мелких деталей.
Большинство деталей сцепки для используемого мотоблока достаточно просто выточить на токарном станке. Если опыта в выполнении подобной работы нет, то их изготовление можно заказать у токарной мастерской, или приобрести уже готовые детали на рынке.

Как крепить сцепку на мотоблок?

Изготовленная своими руками универсальная сцепка крепится к мотоблоку посредством нескольких штырей. Для изготовления последних следует использовать максимально прочную стал или, что еще лучше, чугун, так как от прочности штырей зависит надежность всего соединения.

При установке отверстия сцепного механизма должны точно совпасть с отверстиями на соединительном элементе мотоблока, который, в большинстве случаев, крепится в задней части или под рулем агрегата. В каждую пару соответствующих отверстий потребуется установить по одному штырю.

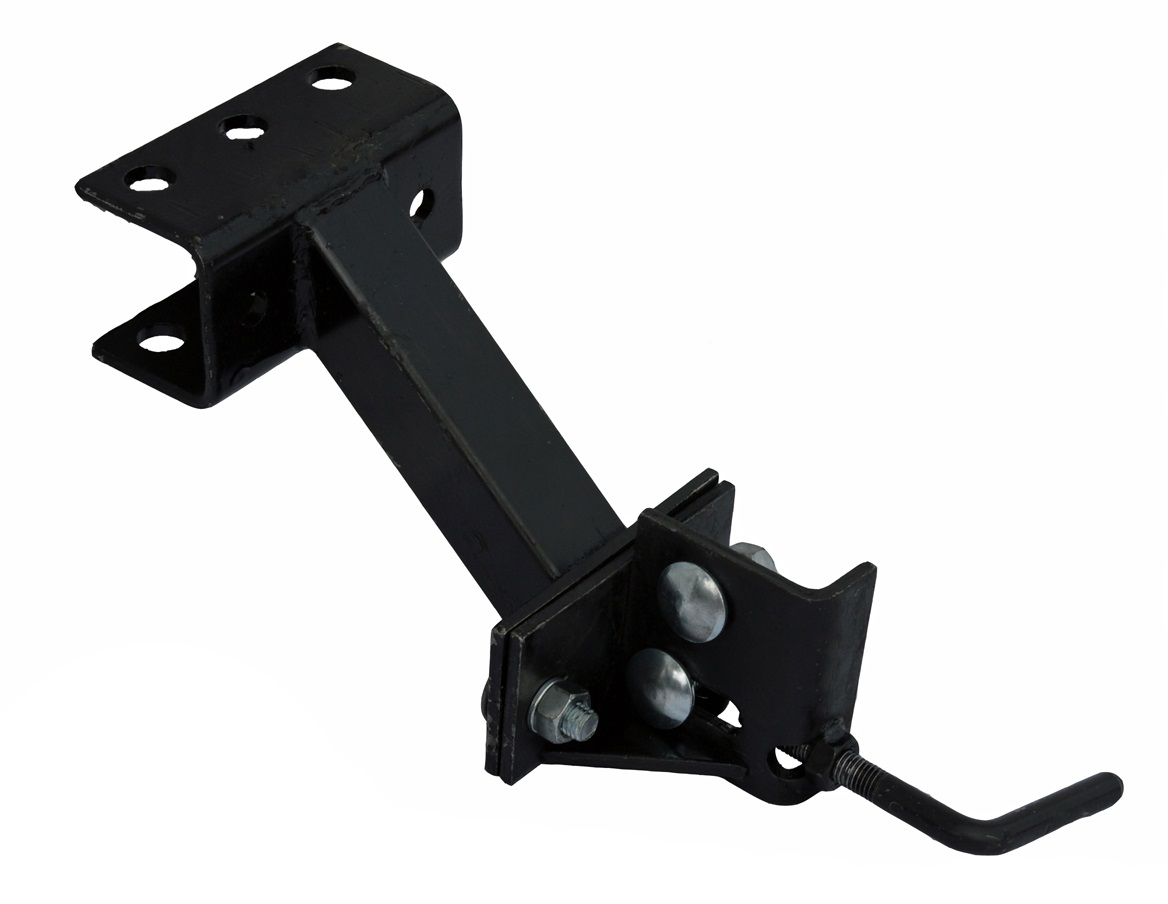

Изготовленная своими руками универсальная сцепка

Непосредственно перед началом работы на огороде следует тщательно проверить надежность всех крепления, и, при необходимости, подкрутить имеющиеся в конструкции гайки и болты. В зависимости от поставленных задач, можно менять положение соединения подвижного типа.  С этой целью потребуется повернуть винтовую рукоятку в нужном для работы направлении. Таким образом владелец мотоблока сможет в любой момент поднять или опустить установленный прицеп или изменить положение другого используемого для работы навесного оборудования. Иногда для этого также потребуется немного ослабить определенные крепежи.

Важно помнить, что сцепной механизм мотоблока не защищен от попадания влаги, в результате чего на нем может образоваться коррозия. Чтобы не допустить этого, детали сцепки мотоблока нужно каждый раз очищать от грязи и мусора. Лучше всего покрасить конструкцию сразу же после ее изготовления, а также покрыть детали механизма специальным антикоррозийным составом.

Вышеописанный способ изготовления и установки сцепки пригодиться владельцам мотоблоков  Нева МБ-1и МБ-2, Агро, МТЗ, а также фермерам, используемым в хозяйстве агрегаты производства других известных марок.
